聚酯系熱塑性彈性體和間規立構1，2-聚丁二烯
導讀：
聚酯系熱塑性彈性體 采用1,4-丁二醇,對苯二酸二甲酯和聚四亞甲基醚乙二醇的酯基轉移作用所得到的嵌段共聚物中,軟鏈段為聚醚結構,硬鏈段為聚酯結構。 共聚物的分子量約為25000~3000，硬鏈段
聚酯系熱塑性彈性體

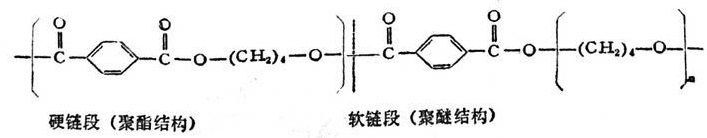

采用1,4-丁二醇,對苯二酸二甲酯和聚四亞甲基醚乙二醇的酯基轉移作用所得到的嵌段共聚物中,軟鏈段為聚醚結構,硬鏈段為聚酯結構。
共聚物的分子量約為25000~3000，硬鏈段中重復單元的平均數目可以控制和調整。這是一種聚醚一酯的嵌段共聚物。它們的表面硬度較高，屬于塑料范圍，具有耐+150℃~50℃溫度范圍的使用特性，耐油、耐化學藥品、耐候性能都很好。尤其是耐曲撓、耐疲勞性能好。可用采用注壓、壓出等成型方法制成多方面用途的制品。如汽車用的襯墊、傳動帶、鐵路用的特殊輪胎、軌道用卸料板、機械用的滾筒、軸承、膠管，以及電氣、食品等方面用的制品等。

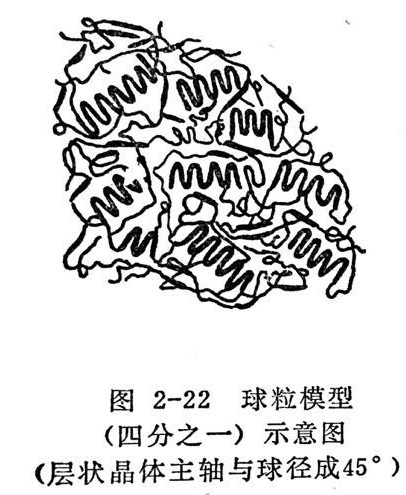

最近，采用X-光小角衍射、熱差分析、紅外光譜以及各種靜、動態試驗技術對聚酯一醚熱塑性彈性體的結構進行分析的結果表明，這種熱塑性彈性體的超分子結構也和苯乙烯一氧化乙烯嵌段共聚物、某些聚氨酯等的結構形態相似，都有著球粒狀的結構。聚酯熱塑性彈性的球粒結構如圖2-22所示。圖中粗線條為硬鏈段結晶生成的層狀結構，這些層狀結構就形成了球粒的骨架，層狀結構散布于無定形材料中，無定形材料是軟鏈段、未結晶個別硬鏈段等的混合物。硬鏈段多時，結晶度也高，硬鏈段2務的平均長度增加時，品體點也相應增高。在外力作用下，如果伸長變形不太大時，球粒變形使層狀結晶定向于伸長的方向；如變形很大時，層狀結構則將破裂。而軟鏈段則是可逆變形。這種球粒狀結構較為穩定，即使在150℃處理72小時后，這種結構仍無變化。
間規立構1，2-聚丁二烯
最近制備出的新型間規1，2-聚丁二烯是一種具有熱塑性的橡膠，這種熱塑性間規1，2聚丁ニ烯中1，2-結構含量超過90％，結晶度控制在15~25％之間，重均分子量大于100，00（也有的品種結晶度大于40％，熔點也高），由于具有一定結晶度，結晶相就成為限制相，亦因結晶度控制在15~25％之間，故其熔點保持在90℃以下。所以在90℃時即可混煉。這種橡膠也可用于壓延、涂膠和注壓成型。此外，由于在其結構中存在著連接于叔碳原子和烯丙基上的氫以及乙烯基團，能借熱、紫外光等活化，也具有與一定化學試劑進行化學反應的能力，因此它又是一種官能聚合物。這種聚合物伸長300％的定伸強度約為90公斤/厘米，它無毒，透光性良好。據認為，這種熱塑性聚丁二烯可以在多方面得到應用。如利用熱塑性可制作薄膜和管材，在橡膠方面可用作交聯海綿，在涂料方面可用作共硫化油漆，在膠粘劑方面可用作熱熔性膠粘劑，由于它可用紫外光來硫化，所以又可用作光敏性聚合物。
標簽：
